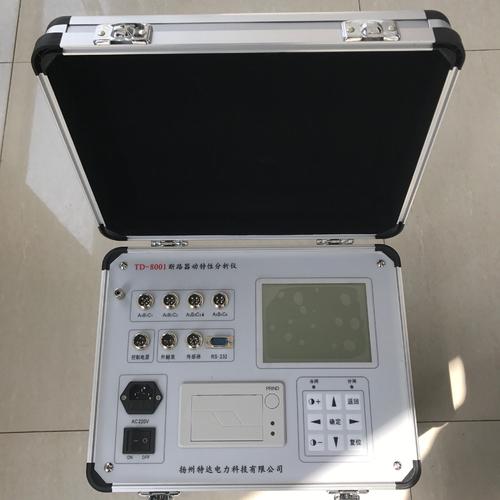

高压开关机械特性测试仪
产品介绍：
高压开关机械特性测试仪基于高性能工业嵌入式平台，具有高速数据采集分析处理能力，能抵御强电磁场（500KV以上）干扰，同时具有多路高压开关动特性同时分析和测试精度高等特点。针对不同开关的不同测试要求，仪器具有丰富完善的用户自定义功能。仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。高压开关机械特性测试仪可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析
1. 使用环境
输入电源 220V±10% 50Hz±10% 大气压力 86～106kpa
温 度 －10～40℃ 湿 度 ≦80%RH
1.
2. 安全性能
绝缘电阻 ＞2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
1.
3. 基本参数
时 间： 量程 25000.0ms zui小分辩率0.01ms
误差 ① 250 ms档位 0.01ms±1个字
② 2500 ms档位 0.1ms±1个字
③ 25000 ms档位 1ms±1个字
速 度： 量程 20.00m/s 分辩率0.01m/s
误差 ① 0-2m/s以内 ±0.1m/s±1个字
② 2m/s以上 ±0.2m/s±1个字
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电 流： 量程 20.00A 分辩率0.01A
输出电源： DC0～300V数字可调/20A（瞬时工作），分辨率1V。
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重 量： 9kg
· 高压开关机械特性测试仪性能特点
108. 性 能
109. 时 间：12个断口的固有分、合闸时间，同相同期、相间同期。
108. 重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、
二合时间、金短时间、无电流时间值。
108. 弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;
每断口的分闸反弹幅值。
108. 速 度：刚分、刚合速度，***速度，时间－行程特性曲线。
108. 行 程：总行程，开距，超行程，过冲行程，反弹幅值。
108. 电 流：分、合闸线圈的分、合闸电流值、电流波形图。
108. 动作电压：机内提供DC0～300V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
2. 特 点
117. 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
117. 超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，***测量。
117. 通用测速传感器(选配)，直线行程速度传感器，旋转测速传感器，安装极为方便、简捷。
117. 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
117. 主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
117. 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
117. 中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
117. 仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
· 术语定义
108. 分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。
108. 同相同期：同相之中，分（合）闸时间***与zui小之差。
108. 相间同期：三相之中，分（合）闸时间***与zui小之差。
108. 平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,
取中间80%，动触头运动的行程与时间之比。
108. ***速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中***的单元速度值即为分（合）闸***速度。
108. 刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
