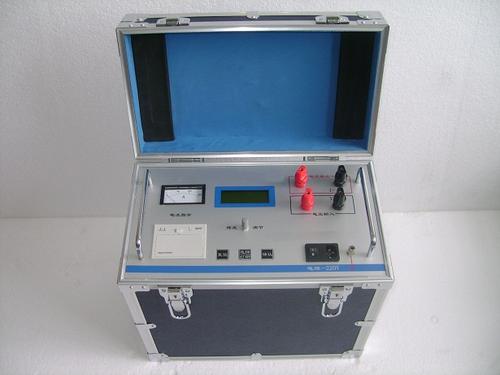

直流电阻测试仪简称直流电阻测量仪、直流电阻仪、变压器直流电阻测试仪，直流电阻检测仪，直流数字电桥等。
测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：
① 检查绕组内部导线和引线的焊接质量
② 检查分接开关各个位置接触是否良好
③ 检查绕组或引出线有无折断处
④ 检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况
⑤ 检查层、匝间有无短路的现象
本产品符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。
关键词：JY44B直阻电桥 JY44B直阻电桥
1、采用高速16位A/D转换器，测量数据稳定，重复性好。
2、自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和zui佳的测量状态，无须手动切换电流换档。
3、响应速度快，在测量状态可以直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来。
4、高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。
5、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
6、可显示测量电流和测量时间。
7、智能化功率管理技术，可有效减轻仪器内部发热。
8、可储存120次测量数据，掉电不丢失。
9、全部汉字菜单及操作提示，直观方便。10、数字电阻测量仪测量精度高、性能稳定、显示清晰、测量范围宽、抗干扰能力强。
本测试仪采用典型的四线制测量法。以期提高测量电阻（尤其是低阻）的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。
本仪器可存储255试验数据，并且可打印存储的所有试验数据。仪器复位、掉电时所存储的数据均不丢失。
【仪器技术指标】
1、输出四个档位电流：40A、20A、10A、5A
2、分辨率：0.1μΩ
3、量程：20mΩ - 4Ω （5A档）； 10mΩ - 2Ω （10A档）；
0.2mΩ - 1Ω（ 20A档）； 0.1mΩ - 0.5Ω （40A档）；
4、准确度：0.2%
5、环境温度：0～40℃
6、环境湿度：<90%RH
7、工作电源：AC220V±10%，(50±1)HZ
8、外形尺寸：400×200×350mm
9、重量：13kg
测试电流 5A，10A，20A ，40A
测量范围
5A： 1μΩ~4Ω
10A： 1μΩ~2Ω
20A： 1μΩ~1Ω
40A：1μΩ~0.5Ω
测量准确度 ±0.2%（满量程）
显示方式 128×64点阵显示 电阻显示为4 1/2位
zui大分辨率 0.1μΩ
电源 AC 220V±22V，50Hz±2 Hz 保险管5A
zui大功耗 600W 测试电流为40A时
工作环境 环境温度：0°～40°
相对湿度：≤80%
体积 400╳200╳425(mm)
重量 12kg 带配件
特性：
① 微电脑控制的智能仪器，可存储测试结果；
② 交流供电，便携式设计，使用、携带方便；③ 采用先进的恒流电源技术，大大降低了仪器的体积、重量与功耗，进一步缩短了测量时间，保证了测量数据更加稳定可靠。
④ 自带微型打印机，直接输出打印结果
⑤ 本仪器适用于各类电力变压器、互感器绕组等感性、低阻值电阻的测量与分析。
【仪器注意事项】
1.在测无载调压变压器倒分接前一定要复位，放电结束后，放电提示音结束，且提示信息消失后再切换分接开关。
3.测试结束后，按“复位”键，一定要等放电指示灯熄灭，提示信息消失后再关掉电源，进行拆线。
4.测试过程中请少断电或测试夹钳脱落。
5.接通电源前请先接好地线，测试结束后请zui后拆地线。
1．三个月内因仪器本身原因达不到技术要求，可无条件更换。
2．一年内免费维修，终身提供维修及技术服务。
3．仪器若出现质量问题，当日提出维修方案，及时到现场处理。也可提供替代仪 器满足用户使用。
4. 免费提供现场与仪器使用常识培训。
5．仪器出现故障请及时与我们，以便为您提供服务。
附1：面板式打印机换纸方法
仪器所配打印机在出厂时已经安装了纸卷，当打印机内的纸卷用完时，需要安装新的纸卷，具体安装过程如下：
(1)取下打印机的前盖板。
(2)从仪器面板上取下整个打印机，用手指向内夹住打印机的两侧活动舌头，将整个打印机从仪器面板上轻轻取下，注意在取下打印机之前，一定要确认已关掉打印机的电源。
(3)从打印机上取下纸卷轴。
(4)将新纸卷套在纸卷轴上，并将纸卷轴装入打印机的导槽内，不会掉出。
(5)将打印纸头剪成锥形。
(6)接通打印机的电源，按SEL键，使SEL指示灯灭，然后再按LF键，使机头转动，这
时用手将纸头送入机头下面的入纸口处，纸会快速进入机头，直到从机头正前方露出为
止。露出要有一定长度，再按一下SEL或LF键，停止进纸。关上电源，盖好打印机的前盖板，将打印纸的头从前盖板的出口中穿出。
(7)将整个打印机装回到仪器面板上。
直流电阻测试仪使用方法：
A：直流电源测试：
闭合总电源开关，相应有指示灯亮，按下“启停”键，即可进行测试。测试完毕，按下“复位键”，仪器显示“正在放电”，等仪器返回到开机的界面，关闭总电源开关，相应的指示灯熄灭，再转换测试夹，进行再次测试。
B、交流电源测试：
接上交流AC220V电源，“充电”指示灯亮，闭合总电源开关，具体操作同直流电源操作不变。
特被注意：测试完毕后，必须按“复位键”等仪器返回开机界面后，才能关机进行下次测试
◇本机共设“选择”、“确定”、“复位”共三个按键。
1、电阻测量
仪器开机或按复位键后，进入初始状态（1）。此时光标指针指向“电阻”，直接按“确定”键进入状态（2），显示变化的充电电流和测量时间，充电完成后自动进入状态（3），显示电阻值、测量电流和测量时间，此时每按一次“确定”键则储存一次测量结果（带打印机的机型同时打印出测量结果）。按“复位”键退出电阻测量，进入状态（4），显示放电电流。放电结束后，自动回到初始状态（1），完成一次电阻测量。
2、编号设置
输入设备编号有助于内存数据的查找，在初始状态（1），将光标指针指向“设置”按“确定”键进入状态（5），显示当前设备编号。再按“确定”键进入状态（6），提示输入新设备编号，此时按“选择”键可使当前输入位从‘0’到‘9’，再从‘A’到‘Z’循环显示，找到所要的数字或字母后按“确定”键即输入一位，再按同样的方法输入下一位，输入完六位后，回到状态（5），显示新输入的设备编号。按“复位”键回到初始状态（1）。
3、内存操作
在初始状态（1），将光标移至“内存”按“确定”键进入状态（7），显示当前存储器记录总数，此时按“选择”键可进入状态（8），从的记录开始依此显示存储器记录内容，NNNNNN表示该记录设备编号，MM表示该设备第MM个电阻值，在测量过程中每按一次“确定”键存储测量结果时，MM值加1。每输入新的设备编号，MM值从1开始重新累计。同时按“选择”和“确定”键将清除存储器全部数据，按“复位”键退出内在操作返回状态（1）。存储器zui多可存储120次测量结果，超过120次以后zui老的记录将被覆盖。存储器内容在断电条件下可长期保持不丢失。
