变形测试仪 型号：DL-HWBR
变形测试仪用于测试6KV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这样将严重影响变压器的安全运行。按电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。

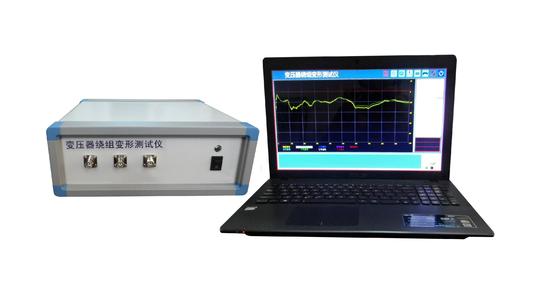

变形测试仪 DL-HWBR由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成的黑匣子，分析部分由笔记本电脑完成，测量部分通过USB与笔记本电脑连接，也可以通过有线或者无线以太网进行连接。
技术特点
☆ 在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、
拆装的情况下就完成所有测试。
☆ 采集控制采用高速、高集成化微处理器。
☆ PC机与仪器之间USB通信接口。
☆ 硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
☆ 高分辨dB值测量，双通道16位A/D(现场试验改变分接开关，即有明显输出
变化)。
☆ 信号输出幅度可以软件调节，大幅度峰值±10V。
☆ 计算机将检测结果生成电子文档(WORD)
☆ 选用精密、高稳定元器件，对同一相重复试验，测量重复率在99.5%以上。
☆ 成品电路板,表面有特殊处理，具有抗水和有害气体污染。
☆ 笔记本电脑和测量仪器采用隔离电源供电，排除外界干扰。
☆ 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式
☆ 幅频特性符合关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
☆ 检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其结果为:①*性很好②*性较好③*性较差④*性很差,纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其结果为:①正常绕组②轻度变形③中度变形④严重变形。
☆ 完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。
技术参数
扫描方式：
（仪器具备线性扫频测量和分段扫频测量双测量系统）
（1）线性扫描分布
扫频测量范围：(1kHz)-(2MHz)、2000扫频点、分辨率为1kHz
（2）分段扫频测量分布
扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；
(0.5kHz)-(10kHz)、 分辨率为0.02kHz
(10kHz)-(100kHz)、 分辨率为0.2kHz
(100kHz)-(500kHz)、 分辨率为1kHz
(500kHz)-(1000kHz)、 分辨率为1kHz
其他技术参数：
◇ 幅度测量范围: (-100dB)–(+20dB)
◇ 幅度测量精度: 0.1dB
◇ 扫描频率精度: 小于0.01%
◇ 信号输入阻抗： 1MΩ
◇ 信号输出阻抗： 50Ω
◇ 同相测试重复率：99.5%
◇测量仪器尺寸(长宽高)345X250X120(mm)
◇仪器铝合金包装箱尺寸(长宽高)425X335X215(mm)
◇仪器附件铝合金箱尺寸(长宽高)425X335X150(mm)
◇总体重量:10Kg
