串联谐振变压器-扬州达瑞

发布时间：2020-07-15 08:45:41

产品价格：0.00

点击次数：2922

所属分类：串联谐振装置

产品描述

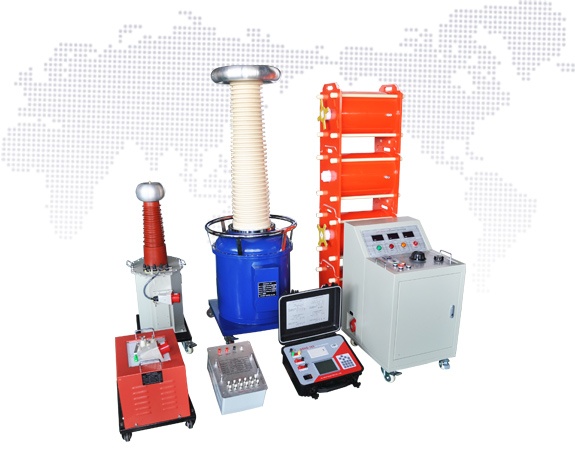

串联谐振变压器

产品概述：

随着CVT（电容式电压互感器）技术的不断成熟， CVT得到不断的推广。采用传统的方式对CVT进行校验，由于CVT的主电容量比较大，一般为0.005~0.02uF，因此，对试验电源的容量要求就很高，通常为几十上百千伏安甚至几百千伏安，现场往往难得找到这么大容量的电源，而且，这么大容量的电源重量为好几百公斤甚至好几吨，不易于搬动，不易于现场试验。因此，我们国电西高采用了串联谐振的原理，采用了无极手动调感的技术，研发出了新一代的CVT校验专用工频串联谐振升压装置，使得所需电源、试验设备体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。GDTF 系列装置采用多节电抗器串联的方式，体积小、重量轻，接线操作简单，是电力计量、高压测试专业人员理想的新型换代产品。

根据用户要求，电抗器分为固定电抗器和可调电抗器两种方式。

串联谐振变压器产品特点

体积小、重量轻、外形美观；接线操作简单

干式环氧浇注，机械强度高，绝缘性能好，可靠性高

容量裕度大；输出波形好；稳定性高；操作方便

保护功能完善：具备零位保护、过压保护、过流保护等功能

技术参数：

使用条件	环境温度：10℃~+40℃
使用条件	相对湿度：≤90%
工作频率	50HZ
输入电压	AC220(单相)
输出电压波形失真度	优于0.5%
额定输入容量	5KVA(2台电抗器)
	5KVA(4台电抗器)
	10KVA(6-8台电抗器)
额定输入电压	220V(4台电抗器)
额定输入电流	22.7A/45.4A
额定输出电压	76.2KV(2台电抗器)
	152.4KV(4台电抗器)
	209.6KV(6台电抗器)
	303.1KV(8台电抗器)
额定输出电流	0.5A/1A
单台电抗器耐压	40KV/60KV
单台电抗器容量	20KVA/40KVA/60KVA
单台电抗器容量	45㎏/60㎏

产品详情
