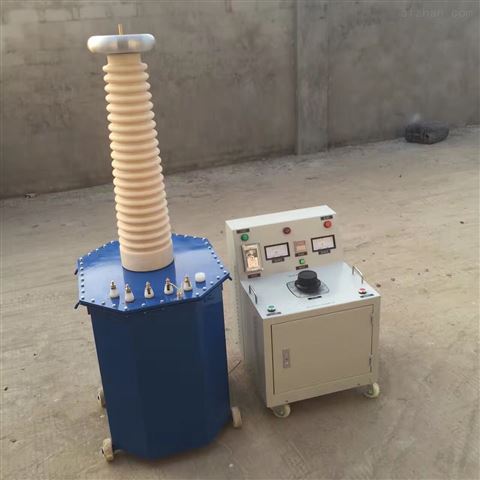

交流耐压试验装置-扬州达瑞

发布时间：2020-07-17 14:14:21

产品价格：0.00

点击次数：2922

所属分类：串联谐振装置

产品描述

交流耐压试验装置

概述：

交流耐压试验装置在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，为了保证电缆安全可靠运行，有关的国际标准对电缆的各种试验做了明确的规定。主要试验项目包括：测量绝缘电阻、直流耐压和泄漏电流。其中测量绝缘电阻主要是检验电缆绝缘是否老化、受潮以及耐压试验中暴露的绝缘缺陷。直流耐压和泄漏电流试验是同步进行的，其目的是发现绝缘中的缺陷。但是近年来国内外的试验和运行经验证明：直流耐压试验不能有效地发现交联电缆中的绝缘缺陷，甚至造成电缆的绝缘隐患。国内也曾多次发生电缆事故，相当数量的电缆故障是由于经常性的直流耐压试验产生的负面效应引起。因此，国内外有关部门广泛推荐采用交流耐压取代传统的直流耐压。

原理:

我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压

成套技术参数：

*工作电源;220V/380V,50HZ *试验容量：30-30000KVA

*(试验电压：1000KV及以下 *谐振频率范围：20-300Hz

*试验电压波形：正弦波波形畸变率小于等于0.3%

*试验电压准确度：1级

*频率调节：0.01Hz *保护响应时间：小于1微秒

*系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护。

产品详情

交流耐压试验装置-扬州达瑞
