产品描述

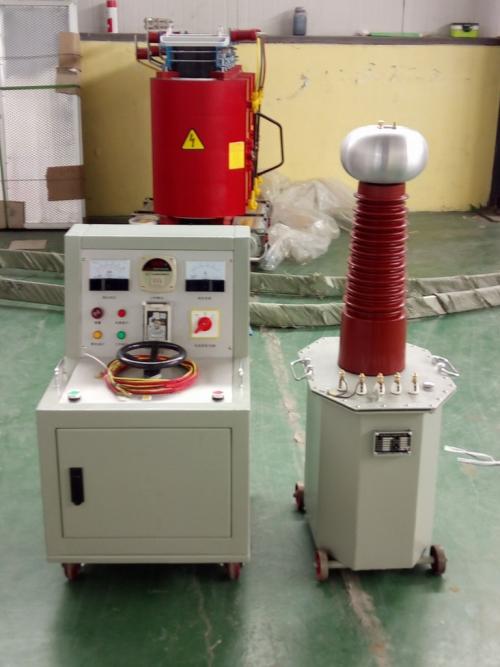

变压器试验变压器

产品简介

本系列产品与同类YDJ型产品相比较具有体积小、重量轻、结构紧凑、运输方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验中必不可少的仪器。

工作原理

变压器试验变压器为单相变压器，联结组标号II。单台试验变压器的工作过程，用交流380V电压接入电源控制台，经电源控制台内自藕调压器（50KVA以上调压器外附）调节0~400V电压至高压试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

产品结构

变压器试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

技术指标

1、使用环境条件

           环境温度不高于+40℃、不低于—20℃；

           空气相对湿度不大于90%；

           海拔高度不超过3500米；

2、工作电压

           电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）

3、TPSBJ系列高压试验变压器额定参数；

规格	容量 (kvA)	高压输出		低压输出		仪表	变比	温升℃
规格	容量 (kvA)	电压(kv)	电流(mA)	电压(v)	电流(A)	电压(v)	高/仪	30分钟
1.5/50	1.5	50	30	200	7.5	100	500	10
3/50	3	50	60	200	15	100	500	10
5/50	5	50	100	200	25	100	500	10
10/50	10	50	200	200	50	100	500	10
20/50	20	50	400	380	53	100	500	10
30/50	30	50	600	380	79	100	500	10
50/50	50	50	1000	380	120	100	500	10
5/100	5	100	50	380	13	100	1000	10
10/100	10	100	100	200	50	100	1000	10
20/100	20	100	200	380	53	100	1000	10
30/100	30	100	300	380	79	100	1000	10
50/100	50	100	500	380	132	100	1000	10
100/100	100	100	1000	380	263	100	1000	10
20/150	20	150	130	380	53	150	1000	10
30/150	30	150	200	380	79	150	1000	10
50/150	50	150	330	380	132	150	1000	10
100/150	100	150	665	380	263	150	1000	10
50/200	50	200	250	380	132	150	1000	10
100/200	100	200	500	380	263	200	1000	10
200/200	200	200	1000	380	526	200	1000	10
300/200	300	200	1500	380	790	200	1000	10
100/300	100	300	330	380	263	300	1000	10
200/300	200	300	665	380	526	300	1000	10
300/300	300	300	3000	380	790	300	1000	10

试验变压器的选择

   其高压侧额定电压应不小于被试品的试验电压，额定电流不小于被试品的电容电流。

   被试品的电容电流和试验变压器所需容量计算公式为：

                    I = 2π f  Cx U × 10 -6

                    U I = 2π f  Cx U 2 × 10 -9

   式中      I — 被试品电容电流，A ；        f —  电源频率， Hz；

                    Cx — 被试品电容量，μF ；      U — 试验电压有效值，V；

                    Se  — 试验变压器所需额定容量，   KVA

   被试品电容量Cx可由交流电桥测出。常用的被试品电容量按下表选取。

                                                几种常用被试品的电容量（pF）表

线路绝缘子	≤50	电容式互感器	3000～5000
高压套管	50～600	电力电缆（每米）	150～400
高压断路器电流互感器电磁式互感器	100～1000	电力变压器	500～1000 1000～6000 6000～10000
