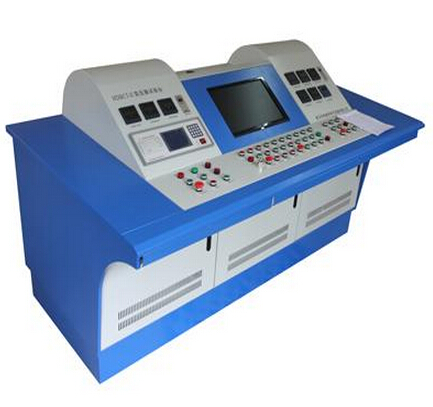

变压器综合测试台 -扬州达瑞

发布时间：2020-07-15 10:06:40

产品价格：0.00

点击次数：2922

所属分类：变压器特性测试台

产品描述

产品介绍：

变压器综合测试台能真实地判断电力变压器的空载电流，空载损耗，阻抗电压和负载损耗，准确的测量电力变压器直流电阻，变比，实施状态诊断，确保安全运行，为监测或修造变压器提供了可靠的数据。变压器综合测试台适用供配电系统，电力变压器制造厂，工矿等企业单位。

变压器综合测试台产品特性:

1、变压器空载、负载、直流电阻、变比极性试验。

◇变压器空载、负载、直流电阻、变比极性试验通过工控机完成试验。

◇变压器综合测试台对整个回路进行全面控制及测量监控。

◇所测量数据通过微机进行自动处理,并可根据需要储存打印。

2、工频耐压试验

◇由于此试验属安规高压试验，为确保试验设备及人身安全，此项试验没有采用工控机完成试验。

◇采用电动控制调压系统。自动升降压，数字显示

◇零位保护，过电流保护，过电压保护。

◇高压泄漏电流显示及保护。

3、感应耐压试验

◇由于此试验属安规高压试验，为确保试验设备及人身安全，此项试验没有采用工控机完成试验。

◇采用150Hz中频发电机组提供试验电源。

4、变压器综合试验系统由四部分组成

◇用于各测试单元及仪表监视数据收集的变压器综合试验台。

◇低压控制柜。

◇中频发电机组。

◇工频耐压试验。

5、变压器综合试验台由四大部分组成

◇工控机及数据处理软件系统。

◇各测试单元数据收集系统。

◇强电控制及仪表监视系统。

◇人机界面综合系统。

技术参数：

1、变压器特性测试仪技术指标：

◇电压测量范围 1V—500V,电流测量范围100mA—5A,精度 0.1 级。

◇功率U*I, 精度0.2级。

◇工作频率50HZ。

◇功率因素0.050--0.999，精度0.2级。

◇频率45—65Hz，精度0.1级。

2、直流电阻测试仪技术指标：

◇测量范围： 0.01A：1μΩ~2kΩ    1A：1μΩ~20Ω

                  5A：1μΩ~4Ω     10A：1μΩ-2Ω

◇测量精度：0.2级，分辨率： 1μΩ

3、全自动变比测试仪技术指标：

◇变比测量范围：1-10000

◇精度：0.2级。

◇电源：AC 220V±10％，50Ｈz。

4、电流互感器的技术指标

◇测量范围100mA-200A。

◇精度为级0.05级。

◇其变比为　5A、10A、20A、50A、100A、200A六档。

5、感应调压器的技术指标

◇输入电压三相400V。

◇输出电压三相20V-650V。

◇输出容量100KVA。

6、20kVA/50kV试验变压器的技术指标

◇额定容量：20kVA

◇输入电压：AC400V

◇输入电流：50A

◇输出电压：单相50kV

◇输出电流：500mA

7、30kW/800V中频发电机的技术指标

◇中频发电机

◆型号：YR--8绕线式中频发电机

◆额定功率：30kW

◆额定电压：800V

◆名义频率：150Hz

◆额定功率因素：cosφ=0.8滞后

◆相数：3ph

◇ 电动机

◆型号：Y - 4三相鼠笼式异步电动机

◆额定功率：22kW

◆额定电压：380V

◆额定频率：50Hz

◆极数：4P

◆同步转速：1480r/min

（注：以上即电压等级为10kV/0.4kV/2500kVA以下油浸式电力变压器、干式变压器试验配置参数，可根据客户的被试品以及所需要做的试验项目定制）
