绕组变形测试仪-扬州达瑞电气有限公司

发布时间：2020-06-03 16:58:32

产品价格：0.00

点击次数：2922

所属分类：变压器绕组变形测试仪

产品描述

仪器自带一个通道DDS信号输出作为扫频的激励信号；信号输出为正弦波，信号输出幅度可以软件调节，最大幅度±5V，信号输出阻抗为50Ω

两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数

激励通道测量为固定量程：±5V；响应通道有 8档量程，在测量过程中自动调节量程，最大输入信号为±25V

采集通道量化精度：12位

采集通道最大静态误差：0.5%

每通道最大存储容量：64K样点

每通道最高采样率：20Msps

采集通道输入阻抗：1MΩ

扫频测量范围：1K－1MHz

扫描方式：采用线形分布的扫频测量方式

扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%

扫频测量频点：1K－1MHz，测量点数1000点

采用Vittal原装机箱

符合国家电力行业标准：DL/T911-2004

绕组变形测试仪使用特点

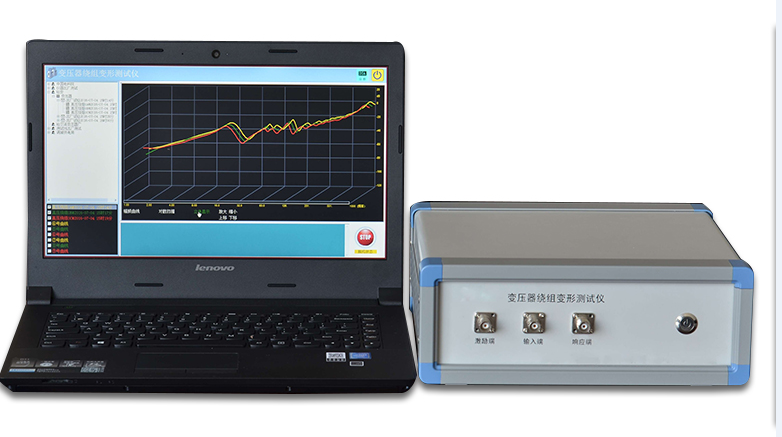

1. 变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成，分析部分由笔记本电脑完成，测量部分由USB通用接口与笔记本电脑连接，即插即用，使用方便。

2. 在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。

3. 仪器具备线形扫频测量和分段扫频测量双系统测量功能，兼容当前国内两种技术流派的测量模式。其中线形扫频测量扫描频率高达2MHz，对变压器变形情况提供更多的分析。

4. 仪器智能化程度高，使用方便，具有自动量程调节，自动采样频率调节等多种功能。

5. 软件采用windows平台，兼容windows98/2000/winXP。

6. 提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意频段放大进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

7. 软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。

8. 软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。

9. 软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观察和停止测量。

10. 每相测量所需时间小于60秒,对一台高、中、低绕组的电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过10分钟。

11. 测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。
