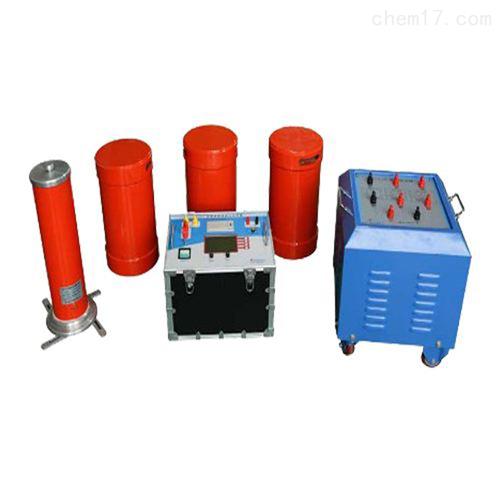

又称容式电压互感器实验装置，根据国家规定校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，谐振升压器是国内先用于现场效验的可调试谐振装置，已广泛用于国内500kV及以下的电容式电压互感器的现场校验。
性能特点：
◆ 输出电压电流波形好，失真度小于0.5%
◆ 需要电容量小。所需电源容量为试验容量的1/Q倍，而Q值可以做到20-60
◆ 不需要过压保护。当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏
◆ 便于现场搬动。该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻，便于搬动，适合现场使用
◆ 该装置将调压控制箱和励磁变压器合二为一，做成一体化结构，体积小，重量轻，接线简单，特别适合现场使用
使用说明：
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
☉ 详细操作说明书下载
技术参数：
主要技术参数如下表所示：
|
|
电抗器台数 |
控制箱容量 （kVA） |
励磁变容量 （kVA） |
励磁变电压 （kV） |
装置输出电压 （kV） |
|
110kV |
2 |
5 |
5 |
6 |
80 |
|
220kV |
4 |
5 |
5 |
10 |
160 |
|
330kV |
6 |
10 |
10 |
15 |
240 |
|
500kV |
8 |
10 |
10 |
20 |
320 |
