WHX-Ⅱ高压无线核相器
采用无线传输技术，可穿过围墙使用，突破常规仪器存在的安全隐患和局限性。测试电压范围广，操作安全、方便、准确。是目前核相zui理想的仪器。
WHX-Ⅱ高压无线核相器本仪器采用无线传输技术，可穿过围墙使用，突破常规仪器存在的安全隐患和局限性。测试电压范围广，操作安全、方便、准确。是目前核相zui理想的仪器。
原理结构：

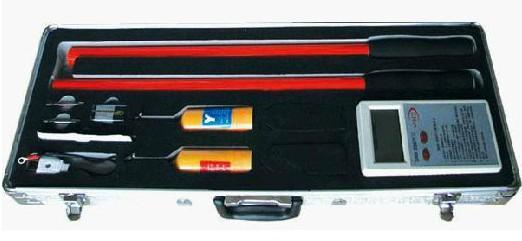

高压相位检测器由两个在电气上互不相连的发射器和接收器组成，两个装置上均装有电极，电极可与被测导线相连（或接触），一只红色的发射器其电极的形状为钩形以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形便于接触导线，这些电极均作为发射与接收信号的天线之用，发射器与接收器的端部均应与配套的绝缘操作杆相接。
发送装置正常工作后将采集的具有相位关系的电网电
压信号进行处理后进行调制，然后向接收装置进行发射，接收装置将接收到的具有相位特性的电网电压信号解调后与接收装置本身采集到的具有相位关系的电网电压信号进行实时比较，即可测出其相位差值。PD-I型高压相位检测器在电力线路核相时认为相位差值小于10°为同相，相位差值大于30°为异相。
主要技术参数：
1、准确度：同相误差≤15°，不同相误差≤15°
2、采样速率 3 次 / 秒
3、X和Y采集器电源电压为7.5V ±1.5V
4、X和Y采集器工作电流≤5mA
5、主机和 X、Y采集器的视距传输距离为X、Y≥20m
6、工作环境：0°┉ +50° 湿度：≤85%RH
7、储存环境：0°┉ +55° 湿度：≤85%RH
8、本产品所测电压等级为 0.38KV┉220KV
产品特征:
1、屏幕显示内容：无线高压核相仪，不同相、同相、频率、X、Y
2、电源：主机采用可充电电源，X 和 Y 采集器 采用5 节 AG10 电池。
3、自动关机：开机后8分钟左右主机会自动关机 。
4、接触被测强电场时，仪器会自动报警。
