仪器测量线路包括一路标准回路和一路测试回路，如图三所示。
标准回路由内置高压稳定度标准电容器与标准电阻网络组成，由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差，并算出被测试品电容容值CX、和介质损耗tgδ、。
数据采集电路全部采用高压稳定器件，采集板和采集计算机被铁盒完全浮空屏蔽，仪器外壳接地屏蔽；另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术，加之计算机对数百个电网周期的数据进行处理，使测量结果稳定、、可靠。
仪器高压器的高压侧和测量线路都是浮地的，用户可根据不同的测量对象和测量需要，灵活地采用多种接地方式。如采用“正接线法”进行测量时，可将“E”点接地；而当采用“反接法”进行测量时，可将“UH”点接地，而将E点浮空。
图中除测试品CX外，其余为本仪器。细线框内部分对仪器外壳随15KV工频高压5分钟，额定耐压10KV。仪器内附标准电容CN，名义值为50PF，tgδ≤0.0001，耐压10KV。高压变压器，额定输出功率为1.5KVA。
“E”点为仪器内`屏蔽与测量电缆的屏蔽层相连，不是大地，与仪器外壳也不连通！！！

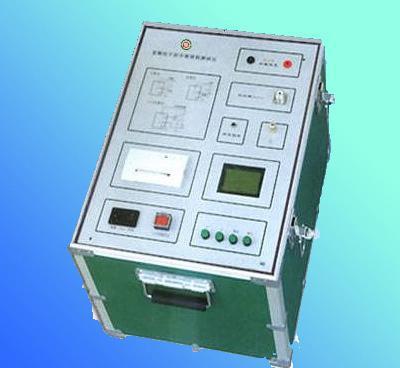

结构说明：
仪器为升压与测量一体化结构，输出电压2.5KV～10KV五档可调，以适应各种需要，在测量时无需任何外部设备。接线与QSI电桥相似，但比其方便。
1、显示窗--液晶显示屏。
2、试验电压选择开关--当开关置于“关”时，仪器无高压输出。
3、操作键盘--选择测量方式、起动、停止、打印等操作。
4、电源插座--保险丝用5A。
5、电源开关--电源通断。
6、起动灯--指示高压输出。
7、打印机--打印测试结果。
8、接地端子--使用前，必须将端子可靠接地！！！
9、测量电流输出端IX有两个出线头，中心头红色，有CX标记应与被试品一端相接，屏蔽头黑色，有E标记是仪器内部高压变压器的一个输出端，在正接法测量时应接地；在反接法测量时应浮空；外接法参见“外接高压法”。
10、标准电流输入端IN---仅当外接标准电容器进行测量时才用，该端应与外接标准电容器一端相连。IN必须小于100mA！
11、测量高压输出端UH---只有一个大铁夹出线头有UH标记，与被子试品一端相连接，是仪器内部高压变压器的另一输出端。
技术指标：
准确度：Cx: ±（读数×1%+1pF）
tgδ: ±（读数×1%+0.00040）
电容量范围：内施高压：3pF～60000pF/10kV、60pF～1μF/0.5kV
外施高压：3pF～1.5μF/10kV、60pF～30μF/0.5kV
分辨率：0.001pF，4位有效数字
tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。
试验电流范围：10μA～5A
电压精度：±(1.5%×读数+10V)
电压分辨率：0.1V
试验频率：45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度：±0.01Hz
