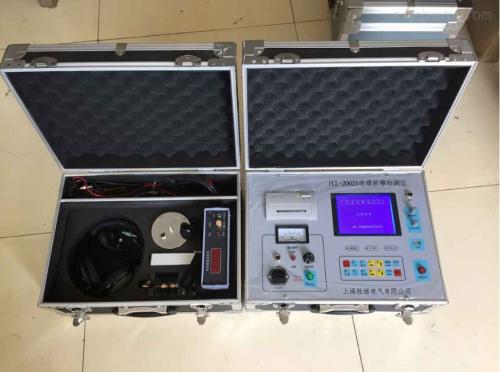

电缆故障检测仪
一、电缆故障检测仪主要技术指标：
1.检测方法：低压脉冲法、高压闪络法。
2.技术参数
①测试距离：低压脉冲法时，zui大测试距离16Km；高压闪络法时，zui大测试距离15Km。
②系统测试精度：小于20cm。
③脉冲幅度: 负载阻抗在50Ω时不小于250Vpp。
④长度选择: ﹤1KM、 ﹤3KM、＞3KM三种。
⑤采样频率: 6MHz、12 MHz、24MHz、48 MHz。
⑥读数分辨率: 1m
⑦预置了4种电缆介质的电波传播速度：油浸纸、不滴流：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；橡套电缆：100m/μs；以及其它类型电缆的电波传播速度自设置。
⑧对于其它类型电缆，利用本机的测速功能可以在输入该类型电缆的已知全长后，测出电波在该电缆中的传播速度。
3.采样方式：电流取样法、电压取样法。
4.工作条件: 温度-20 ~ +55ºC，相对湿度 90%。
5.体积：430×300×190mm。
6.重量：约10kg。
上海来扬电气有限公司“诚信服务、广交朋友”是公司坚定的经营理念，我们严格认真地履行合约，兑现承诺，强化售后服务的网络体系，以更新、更高的思想指导我们的服务，把更新、更高的产品奉献给您。让本公司的努力化为您的满意，本公司全体员工期待您来本公司考察和指导。
来扬电气始终坚持"精心打造精品、优质回报客户"的宗旨，并严格执行《售后服务承诺》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的机制，将工作纳入企业管理范畴，坚持常抓不懈。
二、电缆故障测试装置组成框图

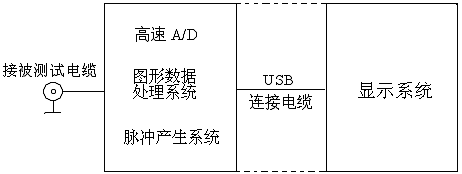

系统框图见图一。
图一 系统框图
选择“低压脉冲法”时，有250VPP的测试脉冲信号加到被测电缆上和主机的输入电路上。测试波形通过信号及数据处理后显示到屏幕上。
同时在状态显示栏中显示电缆类型、电波传播速度、采样频率、故障距离、测试日期等。
选择“高压闪络法”时，内部脉冲信号断开，仪器处在外触发等待状态。当加到被测电缆上的冲击高压使故障点闪络放电时，单次闪络波形经过电流取样器输入仪器，仪器开始采样，并显示出测试波形。
三、测试原理
电缆故障一般分为两大类：短路、开路、低阻故障和高阻闪络、泄露故障。根据雷达测距原理，在测试端向电缆发射一个脉冲信号。在特性阻抗不匹配处，就会产生反射波，将入射波形和反射波形采集下来并显示在屏幕上，用双电子游标卡在波形的两个特征拐点上。根据电波在该类型电缆中传播速度，便可测算出故障点到测试端的距离。
S = VT / 2
S：故障点距测试端的距离。
V：电波在电缆中的传播速度。
T：电波在电缆测试端到故障点间传播一个来回所需的时间。
在V和T已知的情况下，就可计算出S，只需用双电子游标卡在波形的特征拐点上，就可自动完成。
