一、电缆识别仪仪应用范围：

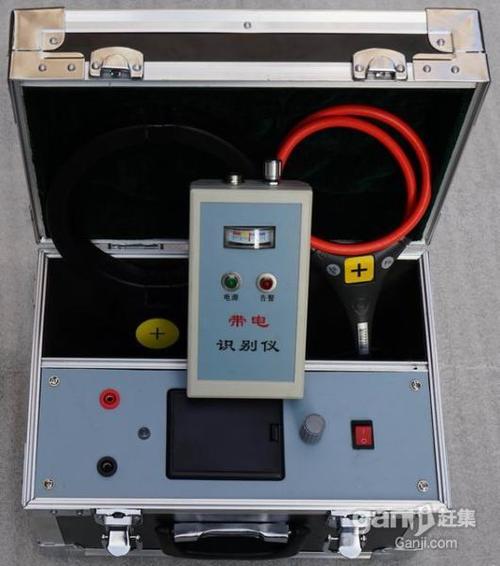

SDDL-200电缆识别仪用于将某一特定电缆从一束电缆中识别出来的专用仪器。它是一小型化手提式，紧凑型仪器，装在铝合金箱内，由一个信号发生器，一个带卡钳的接收机及连线构成。

二、电缆识别仪工作原理：

为了可靠准确地识别电缆，需要给被识别电缆的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。

该仪器按下述原理工作：

发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。该系统要设计成返回电流不要从同一电缆中返回，能做到这一点，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。

接收机的任务是探测流过电缆电流方向以及它的大小。为达到这一目的，电流卡钳被用作传感器，它带有一放大器并串联在电路中，卡钳钳住被测电缆，电流流过电缆产生的磁场在卡钳的线圈中感应出电压，该电压极性由电流方向和卡钳线圈的方向决定。为了得到明显有电流方向的电压极性，对一束电缆中所有电缆进行测试都采取相同正确的绕组方向，这就是卡钳上标有箭头的原因。卡钳上箭头的方向应指向电缆远端，卡钳线圈中感应的电压在表头中显示出来，如果卡钳按上述方式连接，指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向右偏，这根就是要找的电缆。所有其它电缆只流过返回电流，指针向左偏、或无脉动电流，指针不偏转。接收机上的放大调节器可调整信号强度。

三、电缆识别仪应用范围及性能指标：

3.1、应用范围：

电缆识别仪适用于各种型号电缆中所要寻找的电缆；对于电缆沟、桥架及固定在墙上的电缆尤为方便。

3.2、性能指标：

信号发生器：

电源： AC220V 50Hz

输出功率： 1kVA

输出方式：间隙调制方式

间隙时间： 1—2S

环境温度： -10—45 c°

接收钳及信号检测器：

电源：无

检测电流： 5A～40A

检测方式：夹住式、判别方向及大小

钳口：≥140mm，闭合时内径≥120mm
